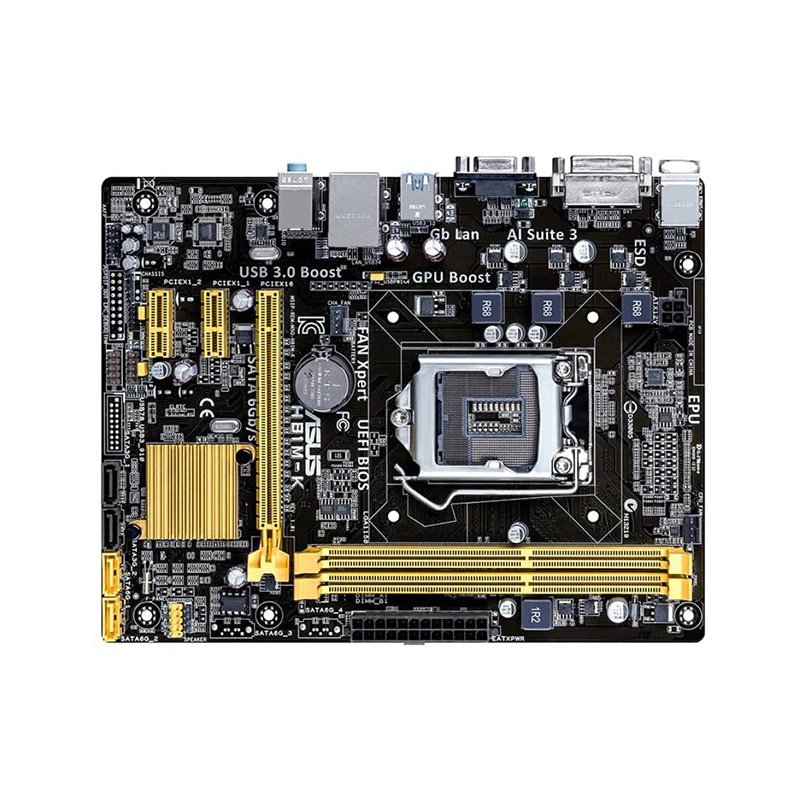

مادربرد ایسوس مدل H81M-K
کانکتور EPS چهار پینه مانند همیشه در گوشه چپ بالای این مادربرد قرار دارد. در حالی که VRM مدل های دیگر در بالای برد قرار دارد ASUS آنها را دقیقا در کنار پردازنده قرار داده است که باعث شده بخشی از آن ها در زیر فن پردازنده قرار گیرد. دقیقا پائین تر از VRM ها هم هدر فن بدنه قرار دارد. به جز این فن فقط یک هدر فن دیگر وجود دارد که برای اتصال به واحد خنک کننده پردازنده از آن استفاده می شود و دقیقا بالای شکاف های DIMM قرار دارد. کمی پائین تر از لبه ی جلویی و دقیقا بالای سوکت PCI-e هم سوکت برق ATX قرار دارد.
مانند دیگر برد های سری H81 نرخ انتقال PCIe به 5GT/s محدود شده است. Asus به شما دو عدد پورت PCIe می دهد در حالی که برد های دیگر در این محدوده قیمت فقط یک پورت دارند. البته این پورت اضافی فقط وقتی قابل استفاده است که از کارت گرافیک های بزرگ که روی آن را میپوشاند استفاده نکنید. در کنار لبه پائینی این برد یک هدر صدای HD، یک هدر TPM، دو عدد هدر USB2 و چهار عدد پورت ساتا قرار گرفته است. پورت های 6 گیگابایتی به رنگ زرد و پورت های کند تر به رنگ خاکستری کد گذاری شده اند. طرز قرار گیری آنها طوری است که ضامن آنها رو به بالا قرار گرفته است و حتی اگر کابل ها را از زیر مادربرد هم عبور داده باشید باز هم می توانید به راحتی آنها را جدا کنید.
جامپر CLR-CMOS هم به راحتی قابل دسترسی است. این جامپر در بین شکاف PCIe و هدر های USB2 قرار گرفته است. در بالای هدر TPM هم یک کانکتور S/PDIF قرار دارد که متاسفانه باید کارت آن را جداگانه خریداری کنید. اما اگر به TOSLINK و یا ارتباط COAX احتیاج داشتید می توانید از آن استفاده کنید.
پنل ورودی و خروجی دقیقا چیزی است که از چنین بردی انتظار میرفت. دو عدد کانکتور PS/2 برای اتصال موس و کیبورد، پورت های VGA و DVI-D برای استفاده از کارت گرافیک HD و شش عدد پورت USB که دو عدد از آنها USB3 است در این لپ تاپ وجود دارد. در این مادربرد از کارت های شبکه و صدای Realtek استفاده شده است. کارت صدا می تواند تا 8 کانال صدا را توسط جک های 3.5 میلی متری جلو و پشت پشتیبانی کند.
محتویات بسته، مانند دیگر رقبا است و شامل محافظ پنل ورودی/خروجی، دوعدد کابل SATA که یکی از آنها زاویه دار است، دفترچه راهنما و سی دی نصب می باشد.
Asus H81M یک رابط کاربری فوق العاده دارد. این رابط دو بخش ساده و پیشرفته دارد. بخش ساده شامل اطلاعات دما و ولتاژ پردازنده، تعداد کمی از تنظیمات رم و حالت های از پیش تعیین شده فن(کم صدا، استاندارد، توربو، دستی) می شود.
سه دکمه بزرگ موجود در وسط هم شامل تنظیمات از پیش تعیین شده برای تنظیم ولتاژ پردازنده، سرعت فن و BCLK میباشد. در پائین صفحه هم می توانید با کشیدن آیکون درایوهای مختلف ترتیب بوت شدن آن ها را تعیین کنید.
در سمت راست صفحه نمایش دو کلید به نام های Quick Note و Last Modified وجود دارد. توسط کلید اول می توانید یادداشت هایی بنویسید تا بعدا به آن دسترسی داشته باشید و توسط کلید دوم هم می توانید تمام تغییراتی را که اعمال کرده اید ببینید. یک تب My Favorites هم وجود دارد که می توانید توسط آن به تنظیماتی که بیشتر آنها را تغییر می دهید دسترسی داشته باشید. در تب Advanced نیز می توانید به تنظیمات PCIe، SATA، و دیگر درگاه های ورودی خروجی دسترسی داشته باشید.
در تب Monitor می توانید وضعیت سخت افزارها و فن را بررسی کنید و در تب Tool نیز می توانید به تنیمات BIOS دسترسی داشته باشید. متاسفانه نمی توانید در این حالت برای دانلود آپدیت به اینترنت متصل شوید ولی می توانید هارد کامپیوتر خودتان را ببینید و توسط آن به آپدیت BIOS اقدام کنید.
