سوئیچ 16پورت PoE گیگابیت اینوورس IN-10016GP-2C

 یکی از تجهیزات مربوط به کار شبکه می باشد که 16 پورت است و همانطور که در نامش مشاهده می کنید، قابلیت Rack mount یا نصب روی رک را دارد.یعنی شما با استفاده از پیچ های مخصوص و کیت نصب روی رک که به آن Rack Mount Kit هم می گویند، می توانید این سوئیچ را به طبقات رک متصل کنید.

همانطور که در ابتدا ذکر شد، این مدل از سوئیچ اینوورس  16 پورته می باشد و در واقع 16 پورت اتصال POE را در اختیارتان قرار می دهد.

بی شک این دستگاه ورودی و پورت های دیگری هم دارد؛ اما تعداد پورت ها در نام محصول بر اساس تعداد ورودی های POE نام گذاری می شوند.

نکته:

سوئیچ ها دارای دو نوع اصلی یعنی UP-Link و Down-Link یا معمولی هستند که سوییچ های تولید شده توسط اینوورس همگی از نوع UP-Link می باشند که پورت هایی با سرعت بسیار بالا را در اختیار شما قرار می دهند.

کاربرد سوئیچ اینوورس IN-10016GP-2C

در واقع سوییچ های شبکه نوعی از دستگاه هایی هستند که کارشان انتقال داده بین دستگاه های دیگری است که در داخل شبکه فعالیت می کنند که به طور همزمان دستگاه ها را به هم ارتباط داده و کار انتقال داده را انجام می دهند.

شما با استفاده از سوئیچ ها می توانید رایانه ، مسیر یاب یا روتر، پرینتر های تحت شبکه، دوربین های مداربسته و … را که در شبکه های محلی مورد استفاده قرار می گیرند، به هم متصل کنید.

طراحی سوئیچ اینوورس IN-10016GP-2C

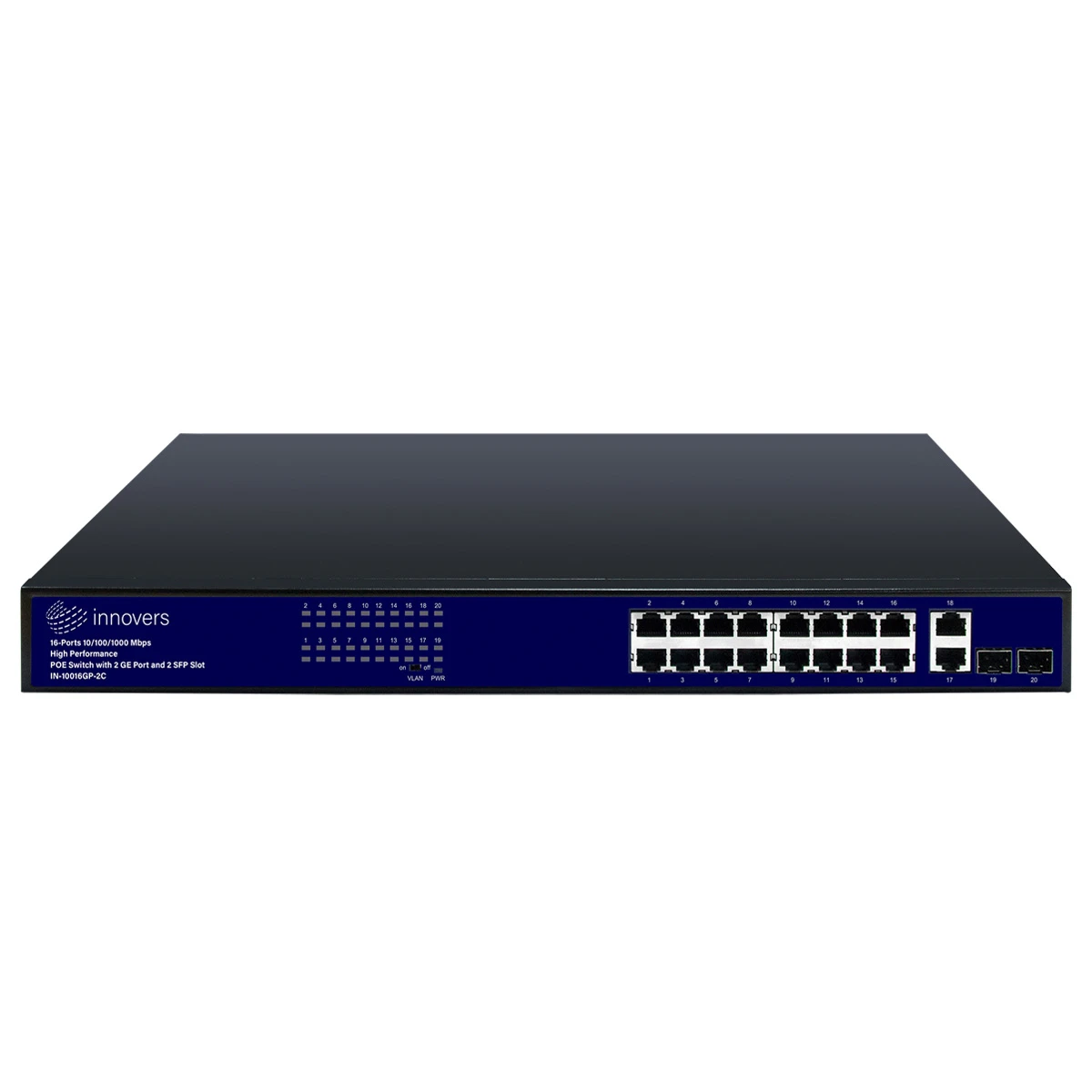

این سوییچ همانطور که در تصاویرش مشاهده می نمایید، یک دستگاه کوچک باکسی است که جنس بدنه اش از فلز بوده و در برابر ضربات احتمالى ناشى از حمل و نقل و جابجایى بسیار مقاوم است.

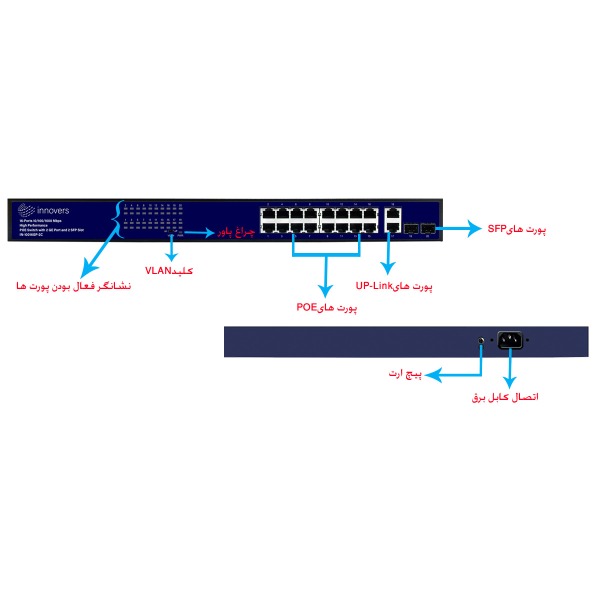

سوئیچ innovers مدل IN-10016GP-2C دارای پورت های ورودی و خروجی متعددی است که هر کدام مخصوص کار خاصی هستند که عبارت اند از:

1. شانزده عدد پورت POE مشکی با فریم سفیدرنگ با سرعت 10/100/1000Mbps
2. دو عدد پورت UP-Link مشکی رنگ با فریم سفید و سرعت 10/100/1000Mbps
3. دو عدد پورت SFP مشکی با فریم مشکی و سرعت 1000Base-X
4. یک پورت pwr یا همان پاور در پشت دستگاه برای اتصال کابل برق

در کنار محل اتصال کابل برق یک عدد پیچ ارت هم تعبیه شده است. همچنین در قسمت جلو و سمت چپ پورت های دستگاه یک کلید مخصوص VLAN است که قابلیت خاموش و روشن کردن دارد و یک چراغ نشانگر LED تعبیه شده است که نشانه برق یا پاور دستگاه است.

همچنین این دستگاه دارای LED های ریز شماره گذاری شده هم می باشد که نشان دهنده فعال یا غیر فعال بودن در حالت های مختلف می باشد.

در قسمت جلو و سمت چپ دستگاه هم برند و لوگو اینورس را به همراه نام و تعداد پورت های سوئیچ اینوورس IN-10016GP-2C مشاهده می شود.

کارایی

سوئیچ اینوورس مدل IN-10016GP-2C Rackmount دارای پردازنده های RTL8382L + 2*RTL8218B + RTL8214FC می باشد و همانطور که در تصاویرش مشاهده می کنید، خاکستری تیره می باشد.

این سوئیچ با برق مستقیم و با استفاده از کابل برق مخصوصش روشن می شود و مجموعه توان دستگاه 250 وات (15 وات به ازاى هر پورت و تا 30 وات در شرایط خاص) است.

همچنین در ضلع های کناری دستگاه حفره های ریزی تعبیه شده است که کار تهویه سوئیچ را انجام داده و از گرم شدن بیش از حد آن جلوگیری می نماید.

پورت ها

قبل از هر چیزی باید بدانید که پورت های تمامی نمونه های سوئیچ اینوورس از حالت های Auto MDT/MDIX (این قابلیت را به کاربر می دهد که بتواند هر دستگاهی با پورت اترنت را با هر کابل اترنتی توسط سوییچ به هم متصل کند) و Auto-Negotiation (باعث می شود ارتباط دستگاه با سوئیچ به صورت اتوماتیک انجام شود و پارامترهایی مثل سرعت انتقال ، کنترل جریان و … را مد نظر قرار می دهد) و همچنین استاندارد های IEEE802.3at و IEEE802.3af پشتیبانی می کند.

پورت های این سوئیچ عبارت اند از:

1. POE
2. UP-Link
3. SFP

پورت POE

این پورت در سوئیچ اینوورس مدل IN-10016GP-2C به تعداد 16 عدد تعبیه شده است که با رنگ سفید نشانه گذاری شده است.

این پورت برای ارتباط دادن دستگاه های IP دار مانند دوربین های مدار بسته و … استفاده می شود. این پورت می تواند با اتصال یک کابل شبکه کار انتقال صدا، داده و برق را به طور همزمان انجام دهد.

پورت UP-Link

پورت آپ-لینک در سوئیچ 16 پورت اینوورس به تعداد 2 عدد تعبیه شده و با رنگ سفید نشانه گذاری شده است.

از این پورت برای اتصال یک دستگاه یا شبکه محلی کوچکتر به شبکه بزرگتر استفاده می شود. این پورت می تواند انتقال و دریافت اطلاعات را به صورت همزمان انجام دهد.

پورت SFP

این درگاه هم در سوئیچ اینوورس IN-10016GP-2C به صورت 2 عددی تعبیه شده و با رنگ مشکی نشانه گذاری شده است.

درگاه SFP باعث می شود تا کار انتقال داده و اطلاعات روی بستر فیبر نوری که سرعت بسیار زیادی دارد انجام شود.

پورت sfp نسبت به کابلی که برایش انتخاب می شود می تواند فاصله ای بین 2 تا 40 کیلومتر را پشتیبانی کند.

البته اگر از کابل Cat6a استفاده شود مسافتی حدود 100 کیلومتر را پشتیبانی می کند؛ اما به دلیل ضخیم بودن کابل، نصب دشوار می شود.
