سوئیچ 4 پورت PoE گیگابیت اینوورس IN-1004GP-1C

سوئیچ 4 پورت PoE گیگابیت اینوورس IN-1004GP-1C

یک دستگاه سوییچ 4 پورت است و در واقع 4 پورت اتصال POE را در اختیارتان قرار می دهد.

بی شک این دستگاه ورودی و پورت های دیگری هم دارد؛ اما تعداد پورت ها بر حسب تعداد ورودی های POE نام گذاری می شوند.

کاربرد سوئیچ اینوورس IN-1004GP-1C

در واقع سوییچ های شبکه نوعی از دستگاه هایی هستند که کارشان انتقال داده بین دستگاه های دیگری است که در داخل شبکه فعالیت می کنند که به طور همزمان دستگاه ها را به هم ارتباط داده و کار انتقال داده را انجام می دهند.

شما با استفاده از سوئیچ ها می توانید رایانه ، مسیر یاب یا روتر، پرینتر های تحت شبکه، دوربین های مداربسته و … را که در شبکه های محلی مورد استفاده قرار می گیرند، به هم متصل کنید.

طراحی سوئیچ اینوورس IN-1004GP-1C

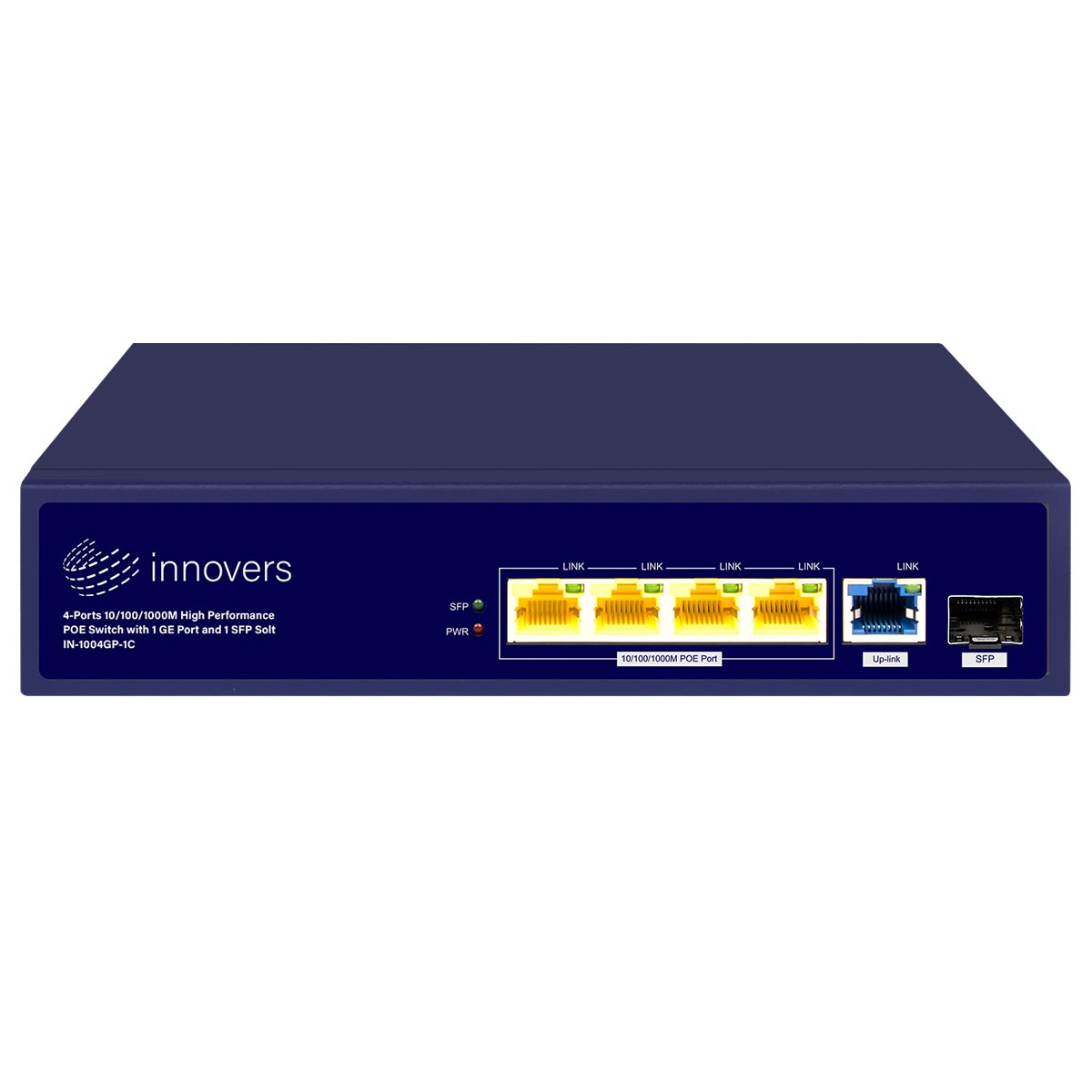

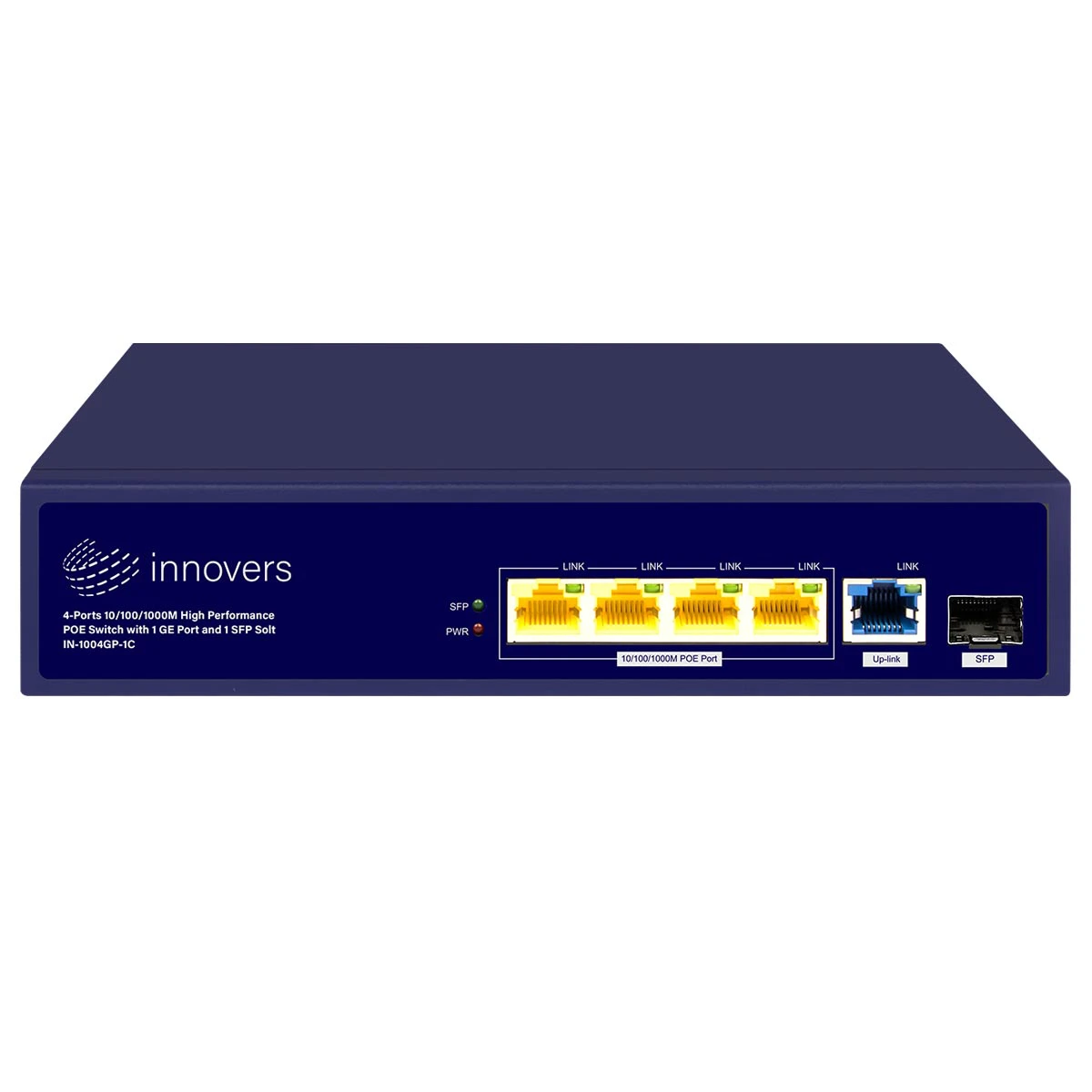

این سوییچ همانطور که در تصاویرش مشاهده می نمایید، یک دستگاه کوچک باکسی است که جنس بدنه اش از فلز بوده و دارای پورت های ورودی و خروجی متعددی است که هر کدام مخصوص کار خاصی هستند که عبارت اند از:

1. 1. چهار عدد پورت POE زرد رنگ با سرعت 10/100/1000Mbps
   2. یک عدد پورت UP-Link آبی رنگ با سرعت 10/100/1000Mbps
   3. یک عدد پورت فیبر نوری یا SFP مشکی رنگ با سرعت 1GB
   4. یک پورت pwr یا همان پاور در پشت دستگاه برای اتصال کابل برق
   5. یک عدد پیچ ارت در پشت دستگاه

همچنین در قسمت جلوی دستگاه دو چراغ نشانگر LED تعبیه شده است که LED نور سبز نشانگر SFP یا فیبر نوری و LED قرمز رنگ نشانه برق یا پاور دستگاه است.

در قسمت سمت چپی جلوی دستگاه هم برند و لوگو اینورس را به همراه نام و تعداد پورت های سوئیچ اینوورس IN-1004GP-1C  مشاهده می شود.

سوئیچ اینوورس مدل IN-1004GP-1C Desktop دارای پردازنده RTL8367S×2+IP808AR می باشد و همانطور که در تصاویرش مشاهده می کنید، رنگش آبی تیره است.

این سوئیچ با برق مستقیم و با استفاده از کابل برق مخصوصش روشن می شود و مجموعه توان دستگاه 65 وات است.

همچنین در ضلع های کناری دستگاه حفره های ریزی تعبیه شده است که کار تهویه سوئیچ را انجام داده و از گرم شدن بیش از حد آن جلوگیری می نماید.

پورت ها

قبل از هر چیزی باید بدانید که پورت های تمامی نمونه های سوئیچ اینوورس از حالت های Auto MDT/MDIX (این قابلیت را به کاربر می دهد که بتواند هر دستگاهی با پورت اترنت را با هر کابل اترنتی توسط سوییچ به هم متصل کند) و Auto-Negotiation (باعث می شود ارتباط دستگاه با سوئیچ به صورت اتوماتیک انجام شود و پارامترهایی مثل سرعت انتقال ، کنترل جریان و … را مد نظر قرار می دهد) و همچنین استاندارد های IEEE802.3at و IEEE802.3af پشتیبانی می کند.

پورت های این سوئیچ عبارت اند از:

1. 1. POE
   2. UP-Link
   3. SFP

پورت POE

این پورت در سوئیچ اینوورس مدل IN-1004GP-1C به تعداد 4 عدد تعبیه شده است که با رنگ زرد نشانه گذاری شده است.

این پورت برای ارتباط دادن دستگاه های IP دار مانند دوربین های مدار بسته و … استفاده می شود. این پورت می تواند با اتصال یک کابل شبکه کار انتقال صدا، داده و برق را به طور همزمان انجام دهد.

پورت UP-Link

پورت آپ-لینک در سوئیچ 4 پورت اینوورس به تعداد یک عدد تعبیه شده و با رنگ آبی نشانه گذاری شده است.

از این پورت برای اتصال یک دستگاه یا شبکه محلی کوچکتر به شبکه بزرگتر استفاده می شود. این پورت می تواند انتقال و دریافت اطلاعات را به صورت همزمان انجام دهد.

پورت SFP

این درگاه هم در سوئیچ اینوورس IN-1004GP-1C به صورت تک عددی تعبیه شده و با رنگ مشکی نشانه گذاری شده است.

درگاه SFP باعث می شود تا کار انتقال داده و اطلاعات روی بستر فیبر نوری که سرعت بسیار زیادی دارد انجام شود.

پورت sfp نسبت به کابلی که برایش انتخاب می شود می تواند فاصله ای بین 2 تا 40 کیلومتر را پشتیبانی کند.

البته اگر از کابل Cat6a استفاده شود مسافتی حدود 100 کیلومتر را پشتیبانی می کند؛ اما به دلیل ضخیم بودن کابل، نصب دشوار می شود.
